Japanische "Kaufhausteleskope" - die Montierung

Verminderung der Wackelei vermittels eines kleinen Eingriffes an der Montierung

Bei den bekannten japanischen "Kaufhausteleskopen" (Towa/Tasco/Bresser etc.) bieten - neben dem Stativ - auch die Montierungen (der - so nenne ich sie nun mal - Typen 1 und Typen 2 - siehe Bilder) noch einen weiteren Punkt für Instabilität, sprich Zittern und Wackel: die Befestigungsschraube hinten an der Stundenachse. Ich hatte an dem jüngst erworbenem Towa339 bzw. dessen Montierung eben genau das Problem: obwohl die Schraube hinten fest angezogen war, gab es auch hier eine leichte Instabilität. Sprich: Wackel. Und gerade bei dem hebelintensivem langen Refraktor mit seinen 1200mm Brennweite macht sich das dann bemerkbar. Negativ.

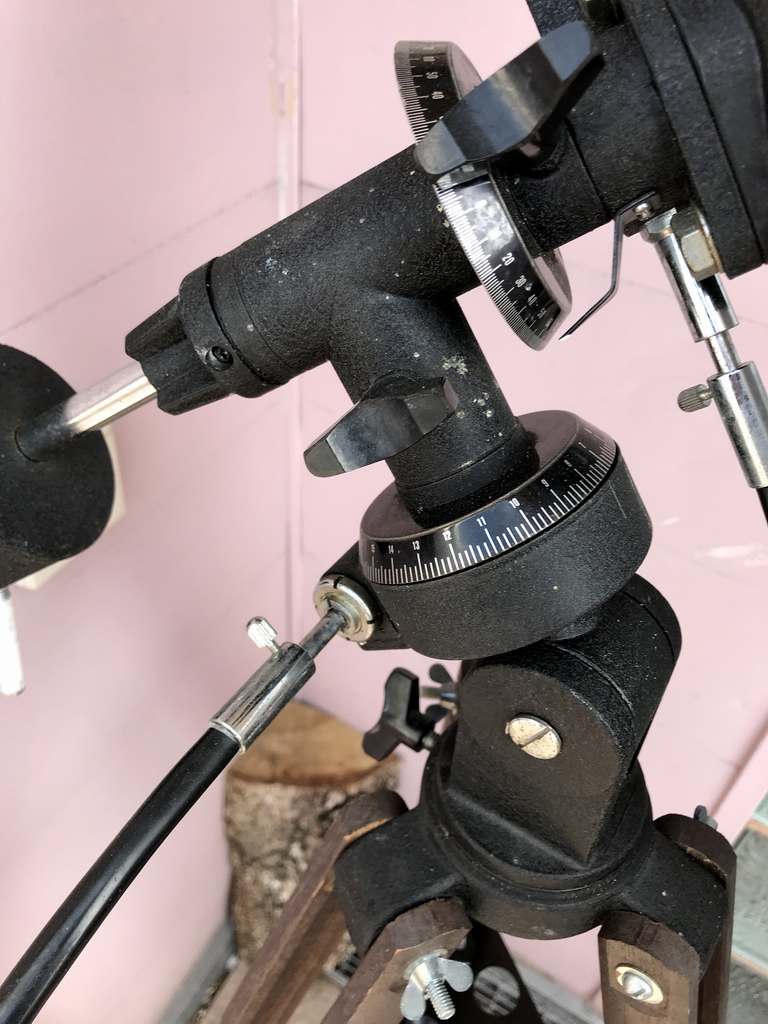

Typ 1

60/900mm Refraktor & 112/900mm Newton		 Typ 2

80/1200mm Refraktor & 153/1300mm katadioptischer Newton





Diesem Wackel kann man aber auch einfach, kostenfrei und effektiv "auf den Pelz" rücken: Man braucht: 19er Ring- oder Maulschlüssel, etwas Pappe und eine Schere.

Zunächst muss die "Heckschraube" der Stunden (RA-) Achse gelöst und abgenommen werden. Dann kommt das hintere Ende der Stundenachse samt dem Gewinde zum Vorschein. Hier findet man dann drei - meist von diesem fiesen Fett verschmockte - etwas zu dünne Unterlegscheiben. Dieses "zu Dünne" verhindert dann das richtige Fixieren der Stundenachse, da die Hutmutter nicht genügend "Gewindeweite" zur Verfügung stellt. Sprich: Die Hutmutter ist nicht fest genug anzuziehen; es bleiben diejenigen Millimeterbruchteile als Minispalt übrig, die dann für den Stundenachsenwackel mitverantwortlich sind. Also hier nun zwei, drei Pappscheibchen zurechtschneiden, mit zentralem Loch versehen und zwischen den eigentlichen Unterlegscheiben MIT über die Achse einbauen. Wenn man die Hutmutter dann draufschraubt, ist dieser millimeterbruchteilige Spalt überwunden und man kann die Hutmutter richtig anziehen. Ergebnis: Das Spiel der Achse ist sehr stark reduziert bzw. behoben.


Und ...?


Diese vielleicht 10-min-Operation hat bei der Typ-2-Montierung meines 339er Towas gut geklappt. Nun ist das Ganze wieder ein Stückchen stabiler. Peu รก peu wird aus einem Teleskop, welches im Kaufzustand leider deutliche mechanischen Mängel aufweist, mit geringem Aufwand wieder ein richtig gutes Teil, bei dem die Mechanik langsam ein würdiges Pendant zur doch i.d.R. guten Optik darstellt.
