Selbstbau Jaegers-Fraunhofer Refraktor 152/2250mm ... "Canale Grande"
ab 12.03.2020


Verblendung

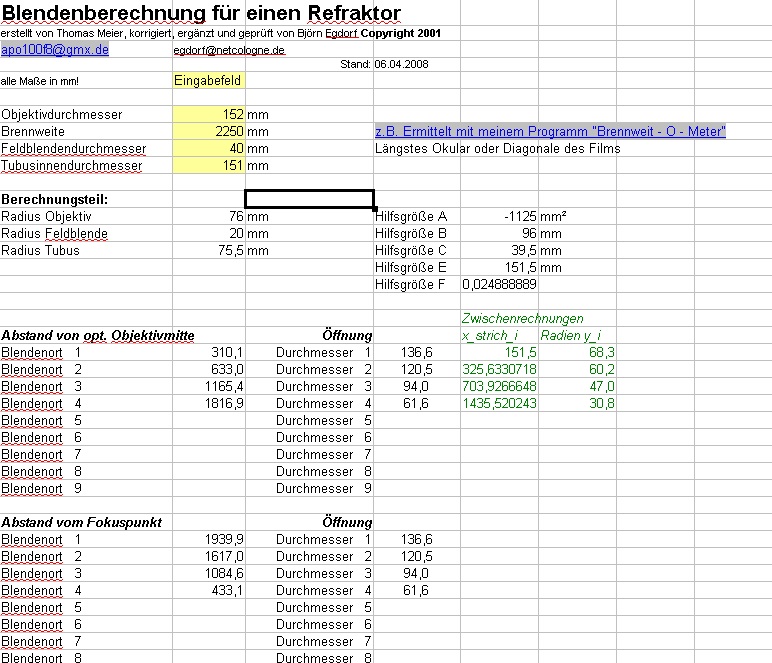

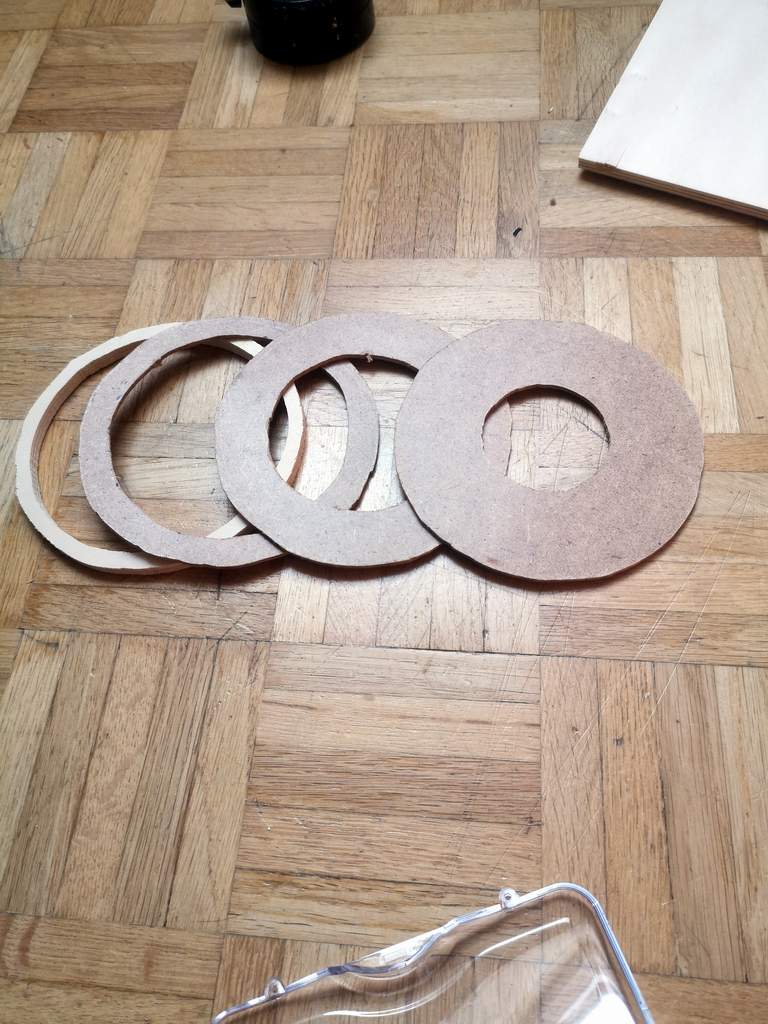

Nun gilt es natürlich, das sich ja in einem Rohr immer gerne befindliche Streulicht zu unterdrücken bzw. minimeren. Geht vermittels Blenden. Dazu habe ich mir ein kleines Berechnungsprogramm im Netz besorgt, welches recht gut funktioniert:             Im Baumarkt hatte ich mir ja auch schon drei Holzscheiben für die Blenden besorgt und fand auch noch - für die vierte Blende - ein passendes Stück Holz im Keller. Also - getreu der in dem Berechnungsprogramm angegebenen Werte die Blenden-Löcher analog zur Montageplatte des OAZs fertiggestellt. Dazu habe ich dann die Markierungen für die Abstände der Blenden vom objektivseitigem Ende angebracht. Wie aber nun die Blende in den Tubus an die angegebenen Stellen bekommen und vor allem - dort fixieren? Da hatte ich mir in einem kleinen Bastelprojekt vor einigen Jahren etwas ausgedacht: an den angegebenen Stellen im 120° Abstand drei Schrauben in den Tubus einsetzen und deren inneren Enden (die einige mm in den Tubus reinreichen) dann als "Blocker" setzen, bis zu dem die Blende dann eingeschoben wird. Und damit die Blenden dann nicht wieder rausrutschen; in einign mm (klemmend) wieder Löcher für die "Klemm-Befestigungsschrauben" rein. So läufts dann ab: Blende rein bis zu den "Stopperschrauben" und fest auflegen, dann die drei "Klemm-Befestigungsschrauben rein und - fertig. Hält!. Dies habe ich dann so für alle vier Blenden gemacht und auch das hält gut.

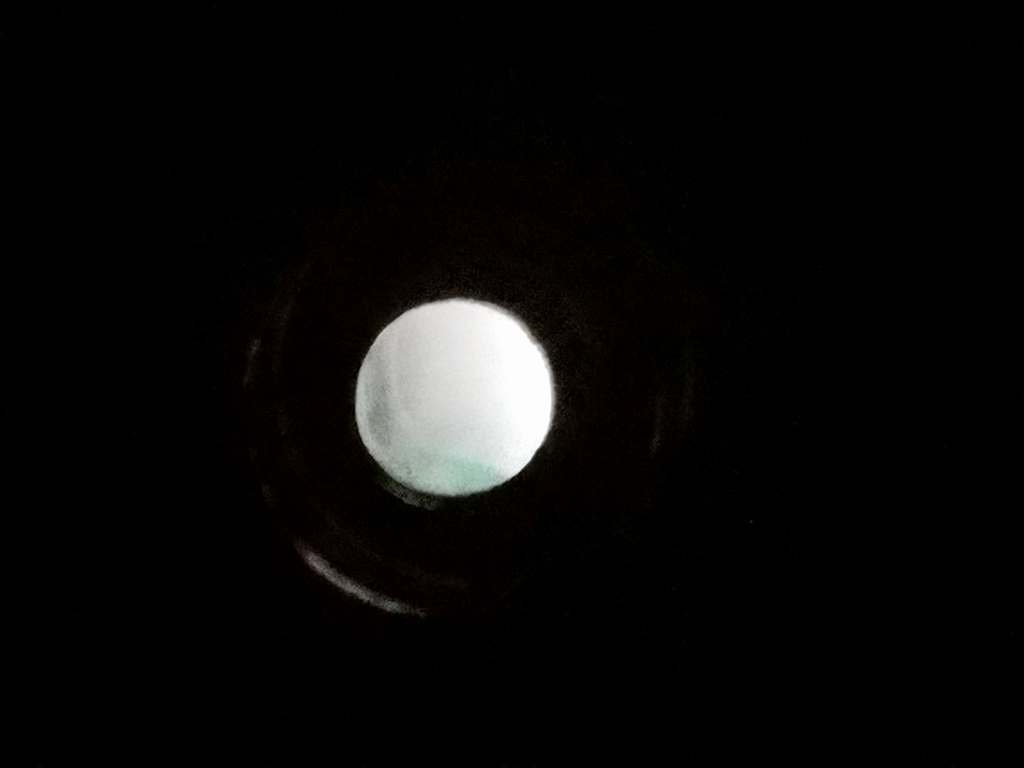

Für diesen Vorgang brauchte ich ungefähr zwei Stunden, mit einfachem Bastelzubehör. Wie man auf den rechten der unteren vier Bilder erkennt, ist die eigentliche Objektivöffnung nun gut "verblendet". Allerdings kommen nun die nicht wirklich gelungenen Sägereien des netten Baumarkt-Kollegen zum Vorschein; man sieht am Tubusrand doch noch "Lichtreste" durchsickern. Ich denke mal, das das dann aber mit D-C-Fix-Veloursfolie in den Griff zu bekommen sein wird, so daß das Thema "Streulicht" dann der Vergangenheit angehört. Auch Schritt 2 - "Verblendung" ist also soweit abgeschlossen: der Tubus ist streulichtreduziert und bald ganz -frei.
