Hallo Armin,
ich habe den Frequenzwandler erfolgreich nachbauen lassen(ich habe
da nicht
so viel Talent). Beim ersten Funktionstest tat sich außer
einem piepen nicht
viel.
Bei der Fehlersuche haben wir dann C10 wieder an die alte Stelle
(vor dem
14.12.99) gelötet. Bei dem IC2 haben wir den PIN 2 nicht an
Erde sondern an
5V angeschlossen. Weiterhin haben wir C9 auf die Seite vor R5 gesetzt.
Anschließend haben wir den Frequenzwandler getestet und er
funktionierte
super.
Anmerkung: Thomas Hauselektroniker haben den EZB1 im Freestile nach
dem Schaltbild gebaut.
Die Sache mit C10 und dem Pin 2 von IC2 waren Zeichenfehler in Schaltbild.
Die Schaltung des
Platinenaufbaus war dagegen richtig. Die Fehler haben sich eingeschlichen,
da ich den ersten EZB1
sozusagen ohne Plan gebaut habe. Am Anfang war die Platine...
Die Anordnung von C9 neben R5 ist elektrisch gesehen das gleiche wie
neben R4, eine RC-Reihenschaltung.
Habe gerade deinen Wandler für mein TAL-150 in Betrieb genommen
- läuft prima. Ich musste zwar die Schaltung ein klein wenig modifizieren
- da der 74HC7292 nicht greifbar war (ist hier ein bisschen wie in
Russland) und ich den Reichelt wegen einem DM 1.25-IC nicht belästigen
wollte habe ich zwei gute alte 4060 genommen - gibt auch 50Hz - Deine
Brücke ab X8 hab ich dann 1:1 übernommen. Auch die Platine ist
gleich
gross und gleich montiert wie in deinem Beitrag. Zur Spannungsüberwachung
bekam die LED noch eine Z-Diode 8V2 mit 120R in Reihe - dann
geht die bei 10V aus und sagt: "Akku leer".
und am 9.2.2000:

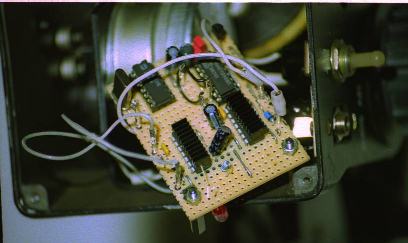

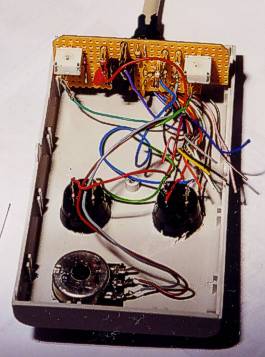

Die Handsteuerung hab ich bereits an der Montierung hängen - läuft
prima.
ich habe eine weitere Erfolgsmeldung für deine "Hall of Nachbauerfolge":
Der Synchronmotor schnurrt wie ein russisches Kätzchen vor sich
hin! EZB1 und 2 funktionieren einwandfrei!
Ich
hab´ das ganze insofern etwas anders gemacht als Du, daß ich
einmal
sowohl Stromzuführung als auch Handsteuerbox über die 14polige

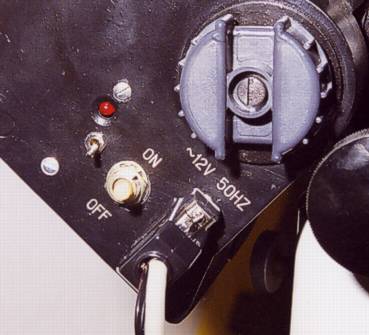

Sub-D-Buchse geführt habe und zum zweiten einen kleineren Schalter,
den
man im Bild sehen kann, auf der gleichen Seite eingebaut habe wie die
anderen Bedienelemente auch. War einfach weniger Bohr- und Feilarbeit.:)
