Selbstbau Jaegers-Fraunhofer Refraktor 152/2250mm ... "Canale Grande"
ab 12.03.2020


Der Tubus mit OAZ-Anbau

So, also im Baumaurkt zunächst nach einem Tubus geschaut. Voraussagend ist zu erwähnen, dass das Objektiv bzw.die Fassung einen Aussendruchmesser von 173mm hat und es da noch eine kleine - vermutlich auch zur Montage im Sinne von "Reinschieben"-Stoppring mit 175mm Aussendurchmesser gab. Ich hatte dann im Kopf, ein 200er Rohr zu besorgen, um dann das Objektiv dann mit einer "Adapterkonstruktion" dort zu befestigen.
Im Baumarkt suchte ich dann die entsprechende Abteilung auf, in der es die allseits bekannten orangen "KG-Kanalrohre" gab. Dort dann erstes Problem: 200er Rohre gab es nicht. Größter verfügbarer Durchmesser aussen: 162mm; innen 151. Reicht. Aber - wie nun das Objektiv darein bekommen? Glück war wieder dabei: dort gab es einen "Verbindungsadapter" für den Anschluss von größeren Rohren; sieht aus wie ein zu groß geratener Trichter. Hinteres Ende unser 162er Durchmesser, vordere weitere Öffnung 174mm. Im Stecksystem. Klasse. Den gleich mitgenommen.
Dann in die Holzabteilung: es musste ja ein Adapter her, vermittels dessen ich dann den OAZ im Rohr anbringen kann. Da habe ich mir dann eine Fichtenholzscheibe mit 162mm Durchmesser von einem netten Mitarbeiter zusägen lassen, genauso wie drei dünne Holzscheiben für die Blenden. Das mit der Sägerei hätte ich allerdings mindestens genauso hinbekommen, das war etwas krampfig und passte dann auch nicht ganz, so daß ich hier zuhause nacharbeiten im Sinne von "Passend machen" musste. Nett wars trotzdem und das ist ja auch was.

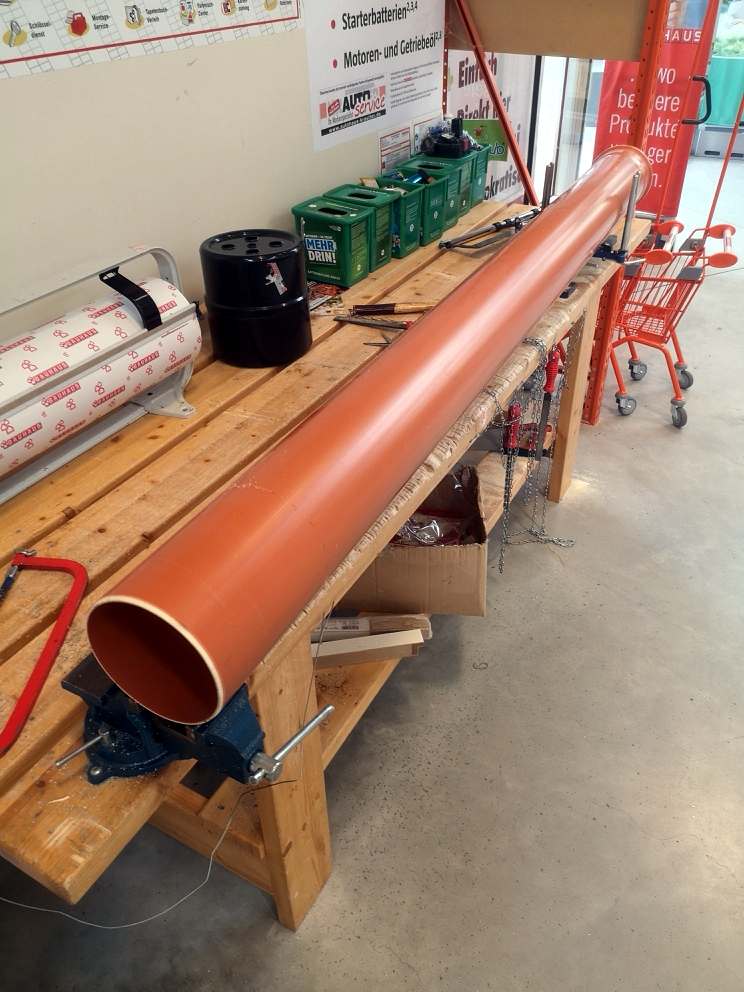

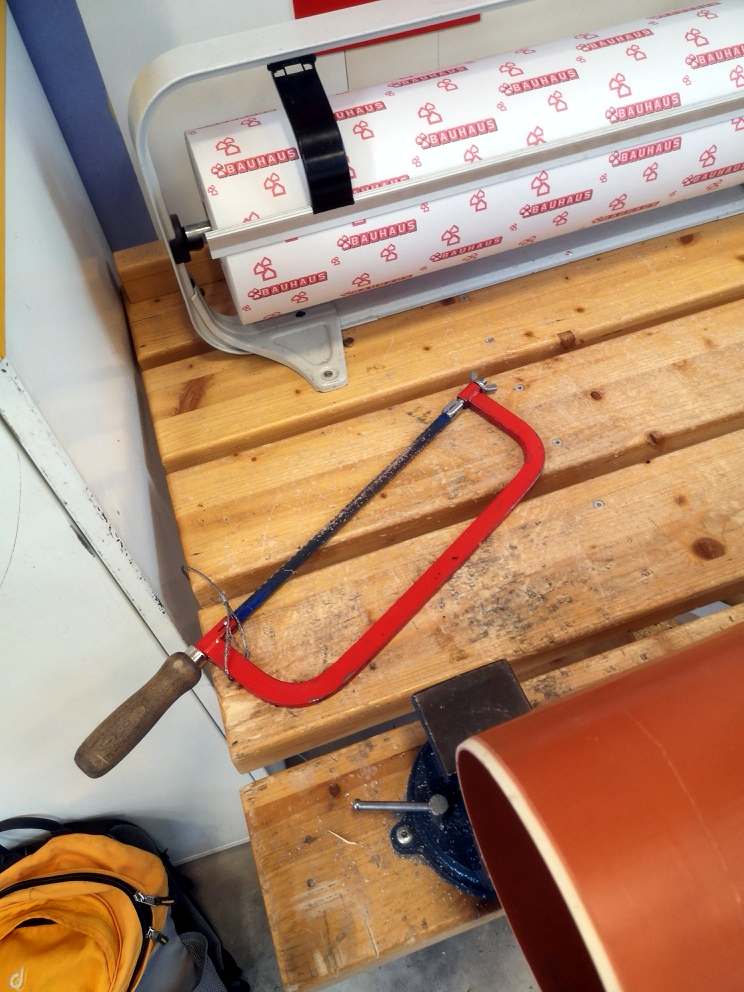

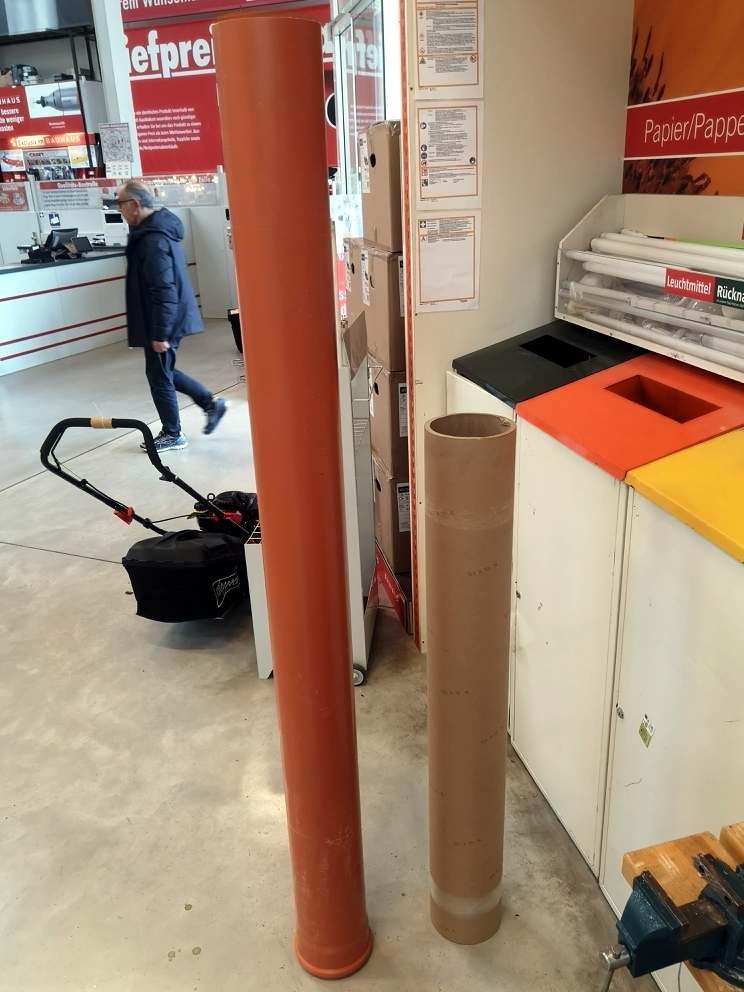

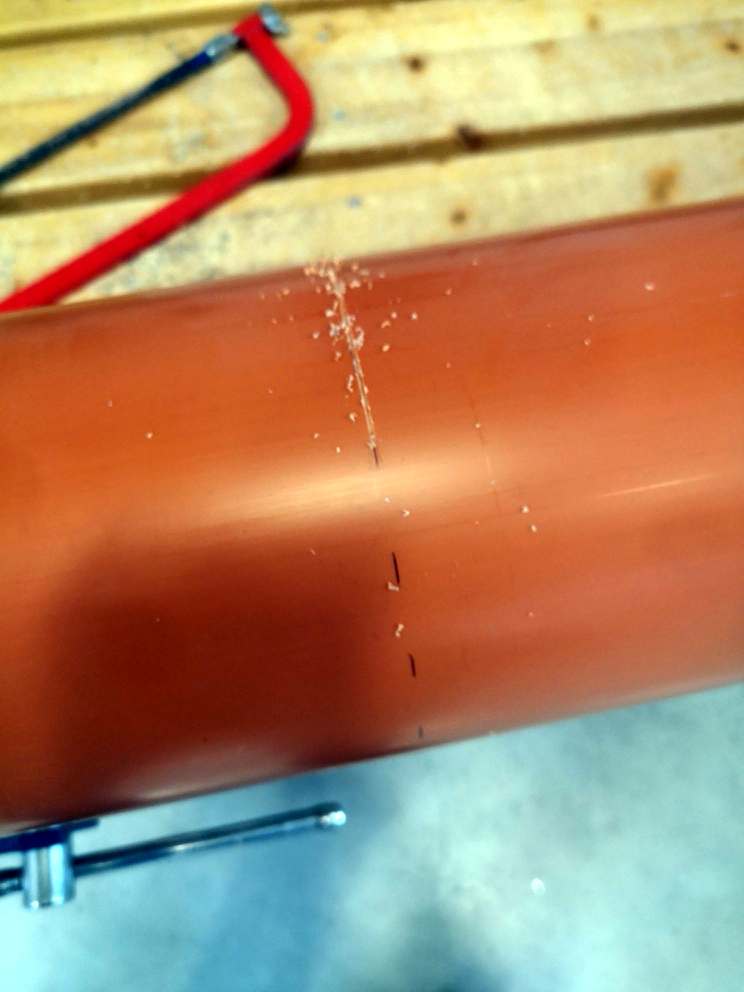

Das dann miterworbene 160er KG-Rohr war aber etwas zu lang, ich musste ca 20cm kürzen. Glücklicherweise gab es in dem Baumarkt die Möglichkeit, dies zu tun. So stellte sich Hannes dann also am Sonnabend-Mittag im "Bauhaus"-Baumarkt in Stuttgart-Untertürkheim hin und fing eine kleine Bastelstunde an: Abmessen, mit Stift den zu sägenden Abstand sorgsam markieren und dann so gerade wie möglich sägen. Einige Leute guckten dann auch fragend, ein kleiner Junge sah mich mit großen Augen an und meinte, als ich das Stück fertig abgesägt hatte ... "kaputt?". Ich erklärte ihm (und seiner hübschen Mutter) dann, dass das schon so richtig - und nichts kaputt - ist.

 ... bau\baumm     ... bau\baumm     ... bau\baumm

 ... bau\baumm     ... bau\baumm

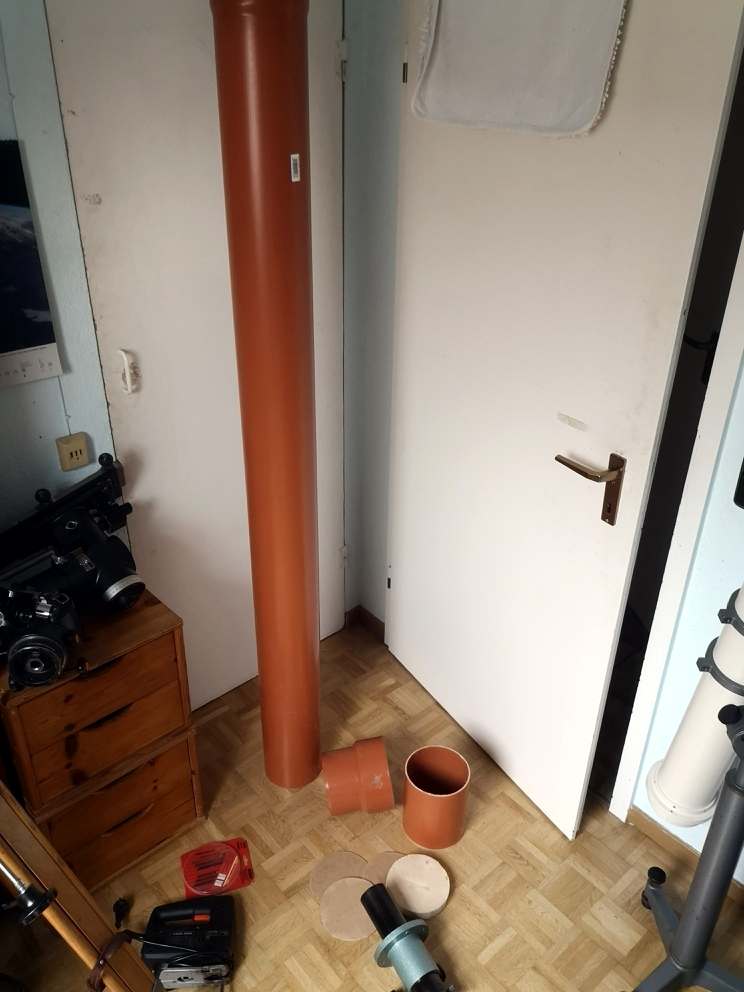

Wieder zuhause ging es dann gleich daran, die Adaptierung des OAZ´s zum Tubus hinzubekommen. Dazu musste dann erstmal das Loch für den Okularauszug in die "Montageplatte" aus Fichtenholz gebracht werden. Also, den benötigten Lochdurchmesser "angerissen" und dann entlang der runden Linie erstmal Löcher gebohrt, anhand derer ich dann das benötigte Loch mit der Stichsäge klarbekommen habe. OAZ drangehalten - passt.

 ... bau\baumm     ... bau\baumm     ... bau\baumm

 ... bau\baumm     ... bau\baumm

 ... bau\baumm     ... bau\baumm

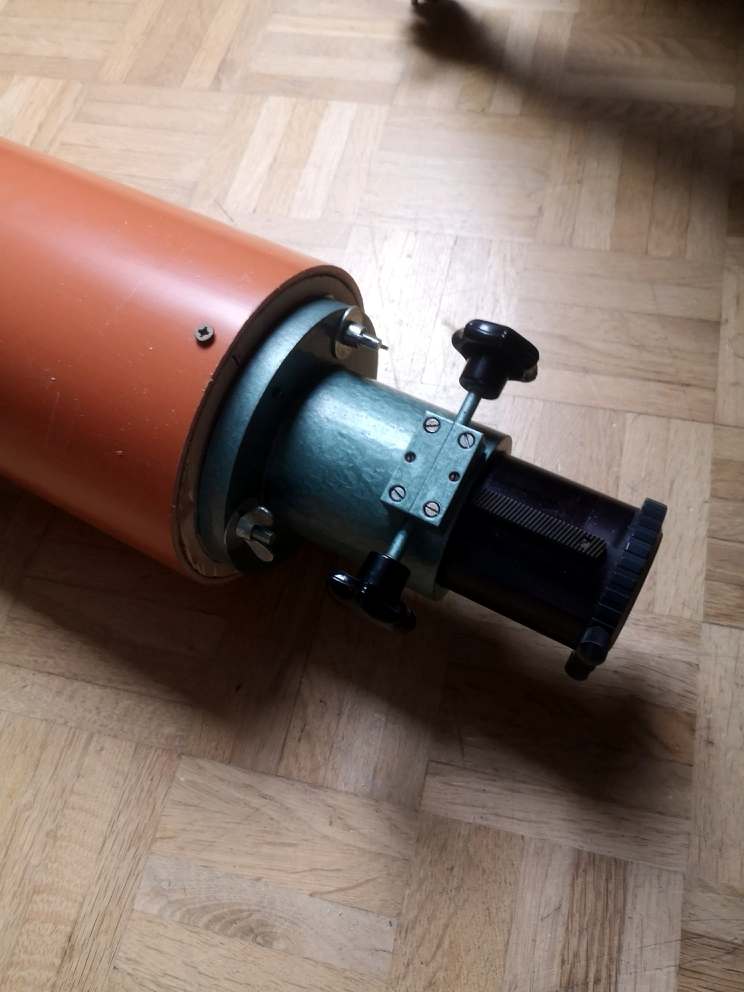

Nun hatte ich einen Quasi-"Adapter-Holzring", der dann auch so einigermaßen in das Rohr passt. Nungut, ist ja auch erstmal nur ein Test. Also: rein damit und direkt die Löcher durch das Rohr und den darunterliegenden Adapterholzring gebohrt. Dann Ring wieder raus aus dem Rohr und den OAZ (der drei gut brauchbare Montagelöcher hat, an den Ring angebaut. Dann das Ganze wieder ins Tubusrohr rein - uups: beginnt ja schon, ein wenig nach Teleskop auszusehen.

Der Schritt ist also soweit abgeschlossen: der OAZ sitzt feste am Tubus.
